들어가며

지난 포스트부터 TurboIso 논문을 읽고 내용을 정리하고 있습니다 🏃‍♂️ 논문 도입부에서 “Matching Order가 중요하다!”라고 지적 했던 것이 기억 나는데요! 이번 포스트에서는 TurboIso 논문에서 제시한 Matching Order에 대해서 정리해보겠습니다.

복습

TurboIso는 Subgraph Matching 문제를 풀기 위해 아래와 과정을 수행 했습니다.

1. 쿼리 그래프를 NEC 트리로 변환
2. NEC 트리를 따라 DFS 탐색을 수행
3. 각 NEC 노드마다 매칭 가능한 데이터 노드를 수집, “Candidate Subregion”을 생성

Matching Order Selection

Matching Order is Important

쿼리 그래프 $q$가 $n$개 노드를 가지고 있다면, 매칭을 찾기 위해 데이터 그래프에서 탐색해야 하는 검색 공간(= 경우의 수)는 아래와 같습니다.

\[\vert C(u_1) \vert \times \cdots \times \vert C(u_n) \vert\]

이때, $C(u_i)$는 쿼리 노드 $u_i$와 매칭 가능한 후보 데이터 노드의 집합(Candidate Subregion) 입니다.

좋은 매칭 순서는 중간 단계에서의 경우의 수가 적게 되는 순서를 말합니다. 그래야 탐색이 빨라지고, 매칭이 존재하지 않는 상황을 조기에 확인하고 과정을 종료할 수 있습니다.

SPath Selectivity

기존의 SPath(2010) 방식은 아래와 같이 선택도 함수 $sel(p)$를 정의하고, 이 중에서 가장 높은 값을 갖는 경로 $p$를 선택해 우선 매칭을 합니다.

\[sel(p) = \frac{2^{\vert V(p) \vert}}{\prod_{u \in V(p)} \vert C(u) \vert}\]

$p$는 쿼리 그래프 안에서의 탐색 경로(= 매칭 오더), $V(p)$는 경로에 포함된 쿼리 노드의 집합, 그리고 $\vert C(u) \vert$는 쿼리 노드에 매칭 가능한 데이터 노드의 갯수를 말합니다.

참고로 경로 $p$는 쿼리 트리르 순회하는 순서를 경로 분해한 요소 입니다.

SPath의 선택도 함수는 좋은 경로를 수치화 하려고 했습니다. 그래서,

• 분자 $2^{\vert V(p) \vert}$
  • 경로 $p$에 포함된 정점 수가 많을수록 좋다.
  • 더 긴 경로를 매칭하면, 필터링이 더 잘 일어나서 결과를 빨리 좁힐 수 있을 것이다.
• 분모 $\prod \vert C(u) \vert$
  • 각 쿼리 노드의 후보 갯수의 곱
  • 후보가 많으면, 많을수록 매칭이 어려워진다.
  • 선택도가 낮아지도록 한다.

TurboIso는 SPath의 이 선택도 함수가 적절하지 않다고 지적 합니다.
(제가 SPath에 대한 논문을 읽은게 아니라서 SPath의 함수가 잘 와닿지 않네요… ㅠㅠ, 일단 제가 느끼기로는 서로 길이가 다른 경로에 대해서 위의 선택도 함수로는 두 경로를 비교하는게 잘 안 될 것 같다는 느낌 정도만 있습니다 🤔)

Note that the denominator represents the join cardinality of the candidate sets for all query vertices in $p$. However, this over-estimate leads to significant errors in estimating the join cardinality.

단순히 각 쿼리 정점을 곱하는 건, 진짜 매칭 가능한 경우의 수(Join Cardinality)를 과대 평가한다고 합니다. 실제로 매칭 후보 $C(u)$ 전부가 매칭되는게 아니기 때문이죠! 결국, SPath에서 분모 부분은 Maximum Join Cardinality를 기준으로 선택도를 정의하기 때문에, 부정확한 선택도 계산이 이뤄진다는 점을 지적합니다.

TurboIso Selectivity

SPath 선택도의 단점을 개선하기 위해, TurboIso는 직접 후보 영역을 탐색하고, 후보 정점의 수를 카운트 합니다. 즉, 이론적인 추정이 아니라 정확한 데이터를 기반으로 판단합니다.

그리고 SPath에서 사용하는 $C(u)$는 전체 데이터 그래프 상에서 매칭 가능한 노드의 집합이기 때문에, 범위가 데이터 그래프 전체 입니다. 그러나 TurboIso에서는 “매칭이 일어날 가능성이 있는 부분”만으로 Candidate Region을 정의 했기 때문에, 더 견고 합니다. 즉, $\vert C(u) \vert$ 대신 $\vert CR_i(u’, -) \vert$를 사용합니다.

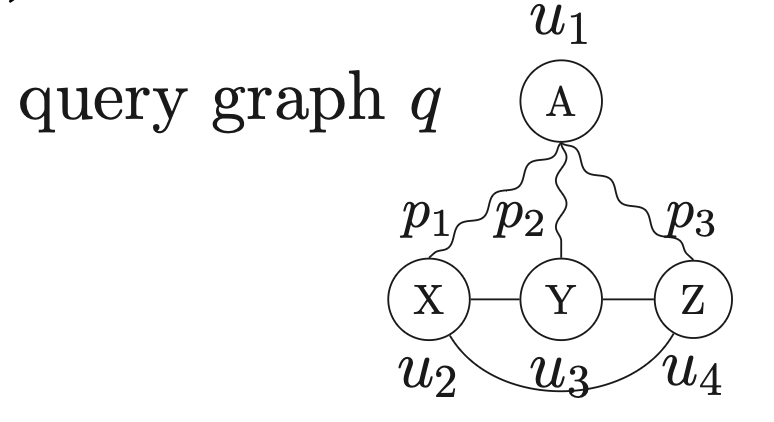

쿼리 그래프를 순회하는 과정은 3가지 경로($p_1$, $p_2$, $p_3$)로 경로 분해 됩니다. 이때, 각 경로의 리프 노드 $u_2$, $u_3$, $u_4$와 매칭되는 데이터 노드의 갯수가 Candidate Region 별로 계산 되어 있습니다: $\vert CR_1(u’, -) \vert$.

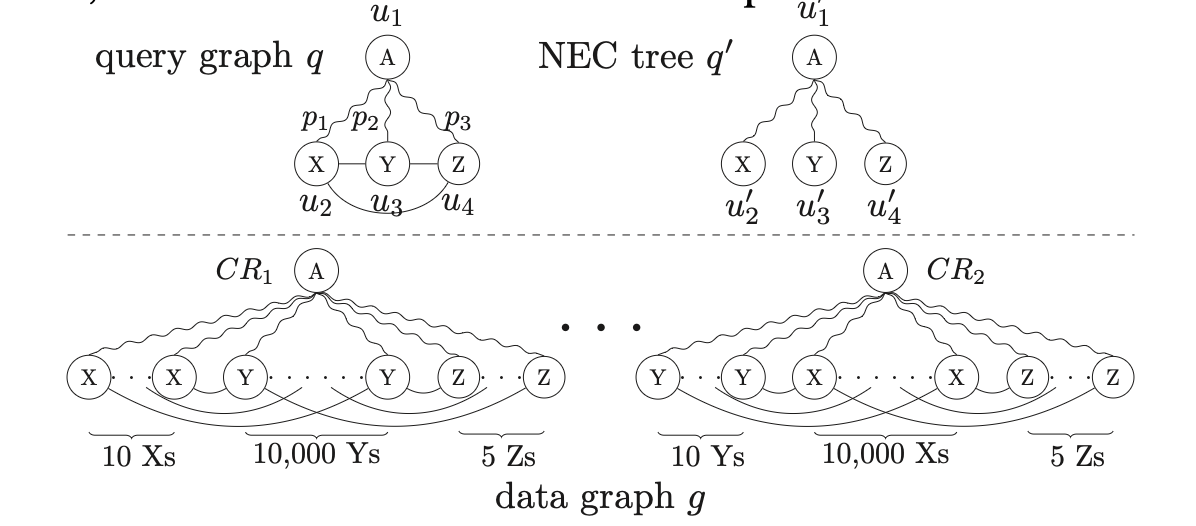

Subgraph Matching을 확인하기 위해, 리프 노드의 매칭 후보가 가장 적은 경로부터 선택합니다. $CR_1$ 영역에 대해 수행할 때는, $p_3$부터 선택해 매칭을 확인하고, $CR_2$ 영역에서도 $p_3$부터 선택해 매칭을 확인합니다.

$p_3$에 대한 매칭을 확인하고 나면, 그 다음으로 매칭 후보가 적은 경로를 선택 합니다. $CR_1$에서는 $p_1$을, $CR_2$에서는 $p_2$를 선택 합니다. 종합하면, 아래와 같습니다.

\[\begin{aligned} CR_1&: p_3 \rightarrow p_1 \rightarrow p_2 \\ CR_2&: p_3 \rightarrow p_2 \rightarrow p_1 \\ \end{aligned}\]

순서로 매칭 오더가 결정 됩니다.

When non-tree edge exist

NEC 노드 $u’$에 대해 $j$개의 non-tree 엣지가 존재한다고 하자. 그러면, $u’$에 대한 Candidate vertex의 갯수를 $(j+1)$로 나눠줍니다.

논문에서 예시도 들어주긴 했는데, 뭔 말인지 전혀 모르겠네요 ㅠㅠ

When NEC vertex contains many vertices

NEC 노드에 여러 쿼리 노드가 대응 될 수 있습니다. 이 경우, NEC 트리 상에서는 경로가 하나지만, 실제 쿼리 그래프에서는 여러 경로가 중첩되어 존재합니다.

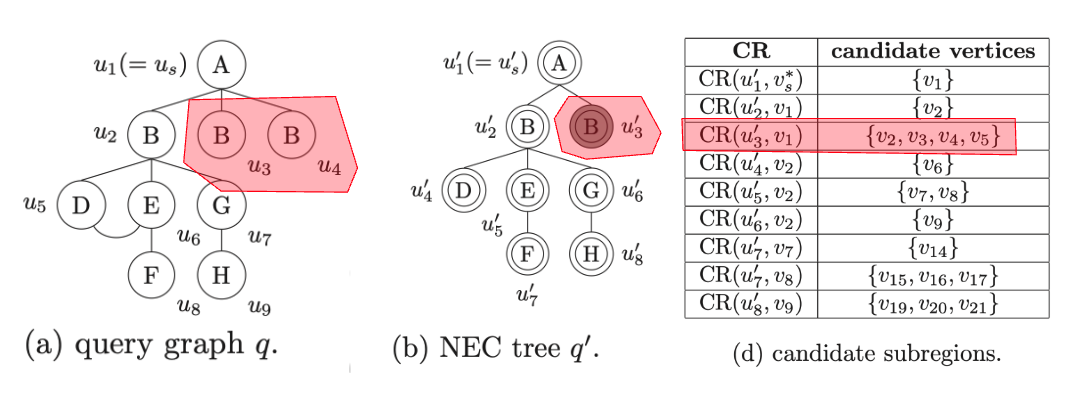

예를 들어, Fig 3에서 NEC에서 경로 $u’_1 \rightarrow u’_3$는 단일 경로 이지만, 쿼리 그래프에서는 이것이 $u_1 \rightarrow u_3$와 $u_1 \rightarrow u_4$ 두 개에 해당 합니다.

이것은 단순히 $\vert CR(u’_3, -) \vert$만 보고 판단할 수 없다는 것을 말합니다.

이런 경우는 $CR(u’_3, -) = \left\{ v_2, v_3, v_4, v_5 \right\}$ 중에서 NEC 노드의 크기 만큼을 뽑는 “조합(combination)”을 해야 합니다.

\[{\vert CR(u'_3, -) \vert \choose \vert u'_3.NEC \vert} = {4 \choose 2} = 6\]

이 됩니다.

그러나 이 방식은 경로 $p$의 리프 노드의 NEC 노드가 다중 쿼리 노드인 경우만, 이렇게 핸들링 할 수 있습니다. 경로의 중간 NEC가 다중 쿼리 노드인 경우는 실제 매칭 수를 정확히 알 수 없다고 합니다.

그러나 위에서 사용한 조합식도 정확하지 않을 수 있습니다. 왜냐하면, $u_3$와 $u_v$는 같은 DFS 경로 상에서 같은 부모 노드로부터 내려와야 하기 때문 입니다. 만약, 두 경로가 다른 부모 노드에서 내려온다면, over-estimate가 발생할 수 있습니다.

그래서 TurboIso에서 사용하는 최종 보정식은 아래와 같습니다.

\[\sum_{v \, \in \, CR(P(u'), -)} {\vert CR(u', v) \vert \choose \vert u'.NEC \vert }\]

각 요소를 설명하면,

• $P(u’)$는 NEC 노드의 부모 노드 입니다.
• $CR(P(u’), -)$는 그 부모 노드에 매칭 가능한 데이터 정점의 집합 입니다.
• $CR(u’, v)$는 부모 데이터 정점 $v$에 연결된 자식 데이터 정점들 중, $u’$에 매칭 가능한 것들의 모임 입니다.

이렇게 해서, 같은 부모 노드를 가질 때의 조합을 계산하도록 합니다.

맺음말

사실 뒤에 좀더 내용이 남았는데요! TurboIso(2013)는 지금 2025년 기준으로는 옛날 알고리즘이고, TurboFlux(2018)과 SymBi(2021) 알고리즘을 이해하기 위한 배경 지식을 얻기 위해 이 정도만 읽고 마무리 하려고 합니다.

TurboIso에 나왔던

• NEC
• Candidate Region
• NLF Filter
• Matching Order
• Selectivity
