Numerical Differentiation

수학과 복수전공을 위해 졸업 마지막 학기에 “수치해석개론” 수업을 듣게 되었습니다. 수학과 졸업시험도 겸사겸사 준비할 겸 화이팅 해봅시다!! 전체 포스트는 “Numerical Analysis“에서 확인할 수 있습니다.

들어가며

지금까지 함수 $f(x)$를 매끄러운 함수로 보간하는 방법에 대해 다뤘고, 이렇게 보간한 함수로 도함수 $f’(x)$를 근사하는 것도 살펴보았습니다.

이번 포스트부터 보간 기반이 아닌 다른 방식으로 접근하게 됩니다! 그리고 도함수 $f’(x)$에 대한 다른 근사 방법인 “뉴턴-코츠 방식”에 대해 살펴봅니다.

Forward, Backward Difference

본래 함수의 도함수는 아래와 같이 극한을 사용해 정의 합니다.

\[f'(x) = \lim_{h\rightarrow 0} \frac{f(x+h) - f(x)}{h}\]

그런데, 수치적 접근에서는 $h \rightarrow 0$ 같은 걸 할 수 없으니, 적당한 미소값 $h$를 잡은 후 아래와 같이 미분 근사값을 구합니다.

\[D_+ f(x) = \frac{f(x+h) - f(x)}{h}\]

그리고 이것을 “전방 차분(Forward Difference)”라고 부릅니다. 반대로 이전 값을 사용할 수도 있습니다.

\[D_{-} f(x) = \frac{f(x) - f(x-h)}{h}\]

이것을 “후방 차분(Backward Difference)”라고 부릅니다. 전방 차분과 후방 차분은 한쪽에 대한 근사 입니다: one-sided approximation of $f’(x)$.

1st order Accuracy

$D_{+}f(x)$와 $D_{-}f(x)$ 모두 “1차 정확도”를 가지는 근사법 입니다. 이것은 실제 미분값과 전방/후방 차분으로 근사한 값의 오차가 $h$에 비례하는 $O(h)$로 정의된다는 것을 말합니다.

이것은 $h$ 값을 작게 할수록 실제값과의 차이가 선형으로 감소한다는 것을 말합니다.

Centered Difference

요렇게 볼록점에서의 미분값을 근사한다고 하면, 전방 차분과 후방 차분은 그리 좋은 값을 제시하지 못 합니다. 그래서 등장한 것이 이 둘의 평균값을 사용하는 중앙 차분 입니다.

\[D_0 f(x) = \frac{f(x+h) - f(x-h)}{2h} = \frac{D_{+}f(x) - D_{-}f(x)}{2}\]

위 그림에서 볼 수 있듯이 중앙 차분 $D_0 f(x)$가 한쪽만 보는 차분보다는 더 좋은 근사를 보여주는 걸 알 수 있습니다.

그리고 중앙 차분은 “2차 정확도”를 제공 합니다. 이것은 실제값과의 오차가 $h^2$에 비례한다는 것으로 $O(h^2)$라고 표현 합니다.

Higher-order Accuracy

중앙 차분보다 더 높은 정확도를 갖도록 하는 것도 가능 합니다.

\[D_3 f(x) = \frac{2f(x+h) + 3f(x) - 6 f(x-h) + f(x-2h)}{6h}\]

라고 차분을 정의합니다. 이 차분은 $x-2h, x-h, x, x+h$ 4개 점을 활용해 차분을 구합니다. 이 차분은 “3차 정확도”를 제공 합니다: $O(h^3)$.

위와 같은 공식을 유도하는 시스템이 “뉴턴-코츠 방식”입니다. 앞으로 이어지는 내용에서 이 방식에 대해 살펴볼 예정 입니다.

log-log scale

… 스킵!

Truncation Error

$f(x+h)$와 $f(x-h)$를 테일러 전개 해봅시다.

\[\begin{aligned} f(x+h) &= f(x) + hf'(x) + \frac{1}{2}h^2 f''(x) + \frac{1}{6}h^3 f'''(x) + O(h^4) \\ f(x+h) &= f(x) - hf'(x) + \frac{1}{2}h^2 f''(x) - \frac{1}{6}h^3 f'''(x) + O(h^4) \end{aligned}\]

그리고 이걸 전방/후방 차분의 공식에 대입해보면…

\[D_{+} f(x) = \frac{f(x+h) - f(x)}{h} = f'(x) + \frac{1}{2}h f''(x) + \frac{1}{6} h^2 f'''(x) + O(h^3)\]

전방 차분은 $f’(x)$는 정확히 나온 것이고, 그 다음 오차항은 $\frac{h}{2} f’‘(x)$ 크기로 나옵니다. 그래서 전방 차분의 오차는 $O(h)$가 됩니다. 후방 차분의 오차도 마찬가지로 $O(h)$로 나옵니다.

중앙 차분에 대해서도 구해봅시다. 중앙 차분은 전방/후방 차분을 더한 것의 평균으로 구할 수 있습니다.

\[D_0 f(x) = \frac{D_{+}f(x) + D_{-}f(x)}{2} = f'(x) + \frac{1}{6} h^2 f'''(x) + O(h^4)\]

그래서 중앙 차분에서는 오차가 $O(h^2)$의 정확도를 갖게 됩니다.

마지막으로 $D_3 f(x)$에 대해서도 수행해봅시다. $D_3$를 구하기 위해선 $f(x-2h)$의 테일러 전개가 필요 합니다.

\[f(x - 2h) = f(x) - 2h f'(x) + \frac{1}{2}(2h)^2 f''(x) - \frac{1}{6}(2h)^3 f'''(x) + O(h^4)\]

이걸 $D_3 f(x)$의 공식에 따라 조합하고 정리하면 아래와 같이 됩니다.

\[D_3 f(x) = f'(x) + \frac{1}{12} h^3 f^{(4)} (x) + O(h^4)\]

따라서, 3차 정확도가 $O(h^3)$가 됩니다.

Rounding Error

수치 미분은 $h$ 값에 따라 오차가 작아집니다. 그러나 단순히 $h$를 무조건 작게 만든다고 좋은 것은 아닙니다!

$h$가 너무 작아지면, “반올림 오차(round-off error)”가 커져서 오히려 결과가 나빠질 수도 있습니다. 이것의 컴퓨터의 부동소수점 연산의 정밀도 제한 되어 있어서 발생하는 현상 입니다.

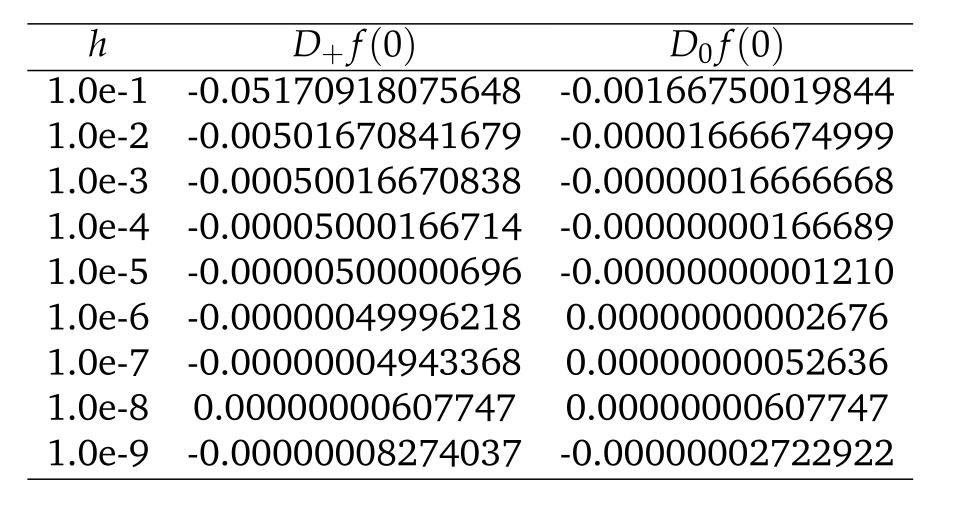

함수 $f(x) = e^x$의 수치적 미분을 할 때의 오차 시뮬레이션 결과 입니다.

\[\begin{aligned} D_+ f(0) &= \frac{f(0+h) - f(0)}{h} = \frac{e^h - 1}{h}\\ D_0 f(0) &= \frac{f(0+h) - f(0-h)}{2h} = \frac{e^h - e^{-h}}{2h}\\ \end{aligned}\]

보면, $10^{-6}$까지는 오차가 감소하지만, 그 이후부터는 오차가 오히려 증가합니다!

이것은 두개의 거의 같은 수를 빼는 연산 $e^h - 1$에서 $h$ 값이 아주아주 작아지면서 의미있는 숫자가 소실되어 버리기 때문입니다. 이 현상을 “loss of significance”라고 합니다.

이것은 이론과 실제 계산에서 차이가 발생하는 부분으로 “Truncation Error”는 이론적으로 $h$가 작을수록 작아지지만, 실제 컴퓨터에서는 “Rounding Error”로 인해 $h$가 너무 작으면 반대로 오차가 증가할 수 있습니다.

따라서, $h$는 너무 크지도, 너무 작지도 않은 적절한 수준에서 균형을 맞춰야 합니다.

Deep insight for machine error

(스킵…!, 왠지 수학과 졸시에는 안 나올 것 같아서…)

Method of Undermined Coefficients

함수를 테일러 전개한 후, 미정계수법을 이용해 도함수 $f’(x)$를 근사할 수도 있습니다.

예를 들어, $f’(x)$를 $f(x)$, $f(x-h)$, $f(x-2h)$ 세 점을 가지고 근사한다고 해보겠습니다. 우리가 얻고자 하는, 근사의 형태는 아래와 같습니다.

\[f'(x) \approx a f(x) + b f(x-h) + cf(x-2h)\]

이때, $a, b, c$가 그 과정에서 구해야 하는 미정계수들 입니다.

각 함수값 $f(x)$, $f(x-h)$, $f(x-2h)$를 테일러 전개 합니다.

\[\begin{aligned} f(x) &= f(x) \\ f(x-h) &= f(x) - h f'(x) + \frac{h^2}{2} f''(x) - \cdots \\ f(x-2h) &= f(x) - 2h f'(x) + \frac{4h^2}{2}f''(x) - \cdots \\ \end{aligned}\]

이제 이것을 도함수를 근사하는 식에 대입합니다.

\[\begin{aligned} f(x)' &= a f(x) + bf(x-h) + cf(x-2h) \\ &= (a + b + c) f(x) + ( - bh - 2ch) f'(x) + (\frac{bh^2}{2} + \frac{4ch^2}{2}) f''(x) + \cdots \end{aligned}\]

이제 미정계수법을 수행합니다. 아래의 선형 시스템을 풀어서, $a, b, c$의 값을 구합니다.

\[\begin{aligned} a + b + c &= 0 \\ -bh - 2ch &= 1 \\ bh^2 + 4ch^2 = 0 \end{aligned}\]

선형 시스템을 풀어줍니다. 마지막 방정식을 이용해 $b = - 4c$라는 것을 알 수 있고, 이를 두번째 방정식에 대입 합니다.

\[4ch - 2ch = 2ch = 1\]

따라서, $c = 1 / (2h)$이고, 마찬가지로 $b = - 2 / h$ 입니다. 마지막으로 $a$를 구하면, $a = - b - c = 3/(2h)$가 됩니다.

결과를 처음의 도함수 근사식에 대입 합니다.

\[\begin{aligned} f'(x) &= a f(x) + bf(x-h) + cf(x-2h) \\ &= \frac{3}{2h} f(x) - \frac{2}{h} f(x-h) + \frac{1}{2h} f(x-2h) \\ &= \frac{3f(x) - 4f(x-h) + f(x-2h)}{2h} \end{aligned} \\\]

Second-order approximation

(뭔가 쭉… 적기는 했는데, 뭔가 흐름이 이상하네… GPT한테 물어보고 다시 이해해야 할 듯)

미정계수법는 단순히 테일러 전개와 이를 통해 선형 시스템을 잘 세워서 푸는 것이기 때문에, 쉬운 접근 방법 입니다.

그래서 같은 접근법으로 2차 도함수에 대한 근사식도 유도할 수 있습니다. 실제로 $f(x-h)$, $f(x)$, $f(x+h)$ 세 점을 가지고 중앙에서 근사한 2차 도함수는 아래와 같이 계산 됩니다.

\[D^2 f(x) = \frac{D_{+}f(x) + D_{-}f(x)}{2}\]

이때, $D_{+}f(x)$는 테일러 전개를 적절히 수행하면, 아래와 같음을 알 수 있습니다.

\[D_{+}f(x) = \frac{f(x+h) - f(x)}{h} = f'(x) + \frac{1}{2} h f''(x) + \frac{1}{6}h^2 f^{\prime\prime\prime} (x) + O(h^3)\]

이제 이것을 계산해보면,

\[D^2 f(x) = \frac{(f(x-h) - f(x)) / h + (f(x+h) - f(x)) / h}{2} = \frac{ f'(x) + \cancel{\frac{1}{2} h f''(x)} + \frac{1}{6}h^2 f^{\prime\prime\prime} (x) + \cancel{O(h^3)} + f'(x) - \cancel{\frac{1}{2} h f''(x)} + \frac{1}{6}h^2 f^{\prime\prime\prime} (x) - \cancel{O(h^3)} }{2} = f\]
